［ＣＡＭツール］は機能・操作ともむずかしい傾向にあるＣＡＭソフトの中にあって、分かりやすさと使いやすさを重点に、日常加工作業に従事されておられる方のために開発された、２.５次元の汎用ＣＡＭソフトです。 ■ 対応ＯＳ：Windows98/Me/NT4.0/2000/XP/Vista ※ Windows3.1/95/NT3.5/NT3.51上では動作しません。 標準価格 １８０,６００円(税込み) ※ ［ＣＡＭツール］を運用するためには［WINSTAR CAD Ver.9］本体を必要とします。 ※ ［ＣＡＭツール］単体では動作致しません。
	■オリジナルのＣＡＭ出力ドライバを標準装備 弊社独自のＣＡＭ出力ドライバを標準装備しているので、対応しているＣＡＭ機器とパソコンを接続するだけで、作成した加工データを簡単に出力できます。 対応しているＣＡＭ機器は、ローランド ディー.ジー社製「ＣＡＭＭ−２、ＣＡＭＭ−３シリーズ、ＣＳ−２０、ＭＤＸ−３」、ミマキエンジニアリング社製「ＭＥシリーズ」、各種ＮＣマシンにも対応
	■フォントエディタ装備 当社オリジナルの標準書体をユーザー様の側で一部修正したり、あるいは特殊な文字、記号を標準書体として新たに作成、保存できるフォントエディタが添付されています。
	■文字彫刻用のストロークフォントを標準で搭載しています。 きれいでくせのない文字フォントの採用により、あらゆる種類の銘板彫刻に対応していただくことができます。 またTrueTypeフォントもアウトライン抽出機能により、簡単に彫刻データとして活用することができます。
	■本格的なＣＡＤ機能を装備しています。 ［ＣＡＭツール］は実績のあるＣＡＤソフト[WINSTAR CAD Ver.9]のＣＡＤ機能をそのままご使用になる事が出来ます。 高度で豊富な作図・編集機能を搭載しているので、導入後すぐに本格的なＣＡＤシステムとしてもご使用いただけます。

■２次元、２.５次元対応のＣＡＤ／ＣＡＭソフト 曲面やテーパー面の加工を除いた平面加工、板抜き、穴開け、座ぐり、段付き加工、文字彫刻等に対応できるので、小ロット品の小物部品の製作や試作に最適です。		■切り込みピッチ指定によるループ加工 切り込みピッチを指定することにより、指定の切り込み深さに達するまで、ソフト上で自動的に繰り返しループがかかるので、適正な切削抵抗できれいな切削面を得ることができます。
■あらゆる分野の彫刻加工に対応 図形データや文字と図形が混在するデータも問題なく彫刻できるので、業種を選ばず、あらゆる分野の彫刻加工に活用できます。		■万が一に備えた図面の自動保存機能 設計作業中にシステムが止まってしまった場合や、突然の停電した場合でも被害を最小限にできるように、あらかじめ設定された時間ごとに作業中の図面を自動的に保存する機能を備えています。長時間にわたる入力作業となるＣＡＤによる設計作業をバックアップします。
■便利なユーティリティを付属 図面中の複数のコメントをキーワードにして、保存されている図面の中から目的の図面を検索する機能や、夜間や無人での図面出力を行なうときに便利な複数図面の連続印刷機能、シンボルデータの削除や複写などを行なう、シンボルデータの管理ツール等の機能を備えたユーティリティを標準添付しています。		■便利な反転出力機能 反転した状態のデータを作成する場合には、ＣＡＭ出力の設定画面で「反転出力」を選択するだけの簡単操作で、反転出力が行なえます。
■［ＣＡＭツール］の追加メニュー ＣＡＭ出力 作図画面上のデータを、［ＣＡＭツール］独自のドライバでＣＡＭ機器へ出力します。 ＣＡＭ部分出力 作図画面上の指定範囲部分のデータのみを、［ＣＡＭツール］独自のドライバでＣＡＭ機器へ出力します。 ＣＡＭ反転出力（全体反転） 作図画面上の全データを、作図画面の中央を基準に裏彫り用に反転し、［ＣＡＭツール］独自のドライバでＣＡＭ機器へ出力します。 ＣＡＭ反転出力（原点指定） 作図画面上の全データを、指定位置を作図画面の左下角に合わせた状態で裏彫り用に反転移動し、［ＣＡＭツール］独自のドライバでＣＡＭ機器へ出力します。 ＣＡＭ原点指定出力 作図画面上のデータの原点を変更して、［ＣＡＭツール］独自のドライバでＣＡＭ機器へ出力します。 データソート 作図画面上のデータの出力方向、出力順を変更し空走ロスの少ないデータに変更します。 範囲枠データソート 範囲枠指定により、作図画面上の一部分のみをデータの出力方向、出力順を変更し空走ロスの少ないデータに変更します。 データプレビュー 作図画面上のデータを出力順に表示します。 カッターパス作成 閉鎖図形にたいして一括で、カッターパス用のオフセット線や塗りつぶし線を作図します。 連続化右回り カッターパスを追加する前の前処理として、連続した要素を右回り方向に並べ替えます。 連続化左回り カッターパスを追加する前の前処理として、連続した要素を左回り方向に並べ替えます。
■ＣＡＭ出力の基本機能 ワークエリア 出力するCAM機器に依存 出力原点位置 ワークエリア上の任意の位置に指定可能 切削速度 ソフト上でペンごとに指定 （CAM機器によっては一括指定になる機種もあります） 下降速度 ソフト上でペンごとに指定 （CAM機器によっては一括指定になる機種もあります） スピンドル回転数 ソフト上でペンごとに指定 （CAM機器によっては指定不可の機種もあります） 切り込み深さ ソフト上でペンごとに指定 切り込みピッチ ソフト上で指定 指定された切り込み深さに達するまでループ切削 ツールアップ位置 ソフト上で指定 反転出力 ソフト上で裏彫り用データに変換して出力 部分出力 ソフト上で指定 CAM出力設定 出力時の設定を図面ごとに保存可能 出力ドライバ Windowsに依存しない、当社独自の出力ドライバ ＣＡＭ機器との接続 ・セントロ、RS-232C ・USB、ネットワーク（OSに制限があります） USB出力可能 USB出力不可 Windows Vista、XP、2000 NT4.0（ネットワークのみ） Windows Me、SE、98

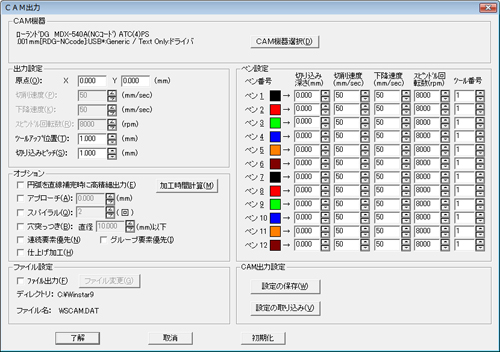

■ＣＡＭ出力時のダイアログボックス
■［ＣＡＭツール］が標準で対応しているＣＡＭ機器 メーカー名 機種名 ローランド ディー.ジー.社 MDX-40、540(A)、540S(A)、5000R EGX-350 RPS-400A MDX-3、15、20、500、650A EGX-20、300、400、600 PNC-2000、2100(A)、2200(A)、2300(A) PNC-2500(R、H、G、HG)、2550、2700(E、M) PNC-300(G)、3000(model1)、3100(G)、3200 CS-20 ミマキエンジニアリング社 ME-300、500、650、501 NC-5(K) その他 各種ＮＣマシン（ＮＣコード）

ＣＡＤ機能の詳細につきましては、WINSTAR CAD Ver.9のページをご覧下さい。
